国内外统计表明：在10～35（66）kV的中性点绝缘电网中，单相接地故障占全部故障的2/3以上。统计还表明持续的单相接地故障有可能进一步引发后果严重的相间接地短路故障。因此，如何快速选出接地馈线，一直是颇受许多国家关注的重大课题。
    几十年来，国内外已研制出十多种基于不同原理的选线装置。通过理论分析、现场运行考验及相互比较，发现国内外各种选线装置各具特点，各有其适用的场合；同时也发现，多数装置还存在着一定的局限性,主要表现在为：电网单相接地时的暂态过渡过程是随电网参数、接地瞬时角度、接地阻抗的不同而千变万化的，单一算法不能满足实际需求；多数选线方法，严重依赖于互感器的精度，当接地电流过小、零序电流互感器误差过大或分辨率不够高时，难以对接地故障做出正确判断。
    本公司研制的HRX-S型小电流接地选线装置，应用先进的软硬件设计方法，采用高性能数字信号处理器（DSP）为硬件平台，应用同步交流采样技术，保证了分析数据的精准。在数据准确获取的基础上，运用多算法融合的分析判别机制，以动态权值为多条回路多个算法的判别打分，使选线运算更加可靠、稳定，可有效避免误判接地故障与误选接地馈线的可能。装置还具有先进的分析机制，能够区分除单相接地以外，引发零序电压升高的电网谐振及其他电网异常事件。
装置技术性能指标符合DL/T 872-2004《小接地电流系统单相接地保护装置》、DL/T 478-2001《静态继电保护及安全自动装置通用技术条件》、DL/T 871-2004《电力系统继电保护产品动模试验》等国家有关行业标准。
 功能及技术特点
（一） 功能
1. 接地选线：线路或母线单相接地选线；
2. 保护跳闸：线路单相接地发生后，经延时输出跳闸信号；
3. 判别异常：判别接地、谐振或其他造成零序电压升高的异常事件；
4. 故障报警：发生接地、谐振或装置故障时，产生报警信号；
5. 通讯功能：支持多种通讯规约，具有RS485/RS232通讯接口，能够配合各种RTU和主站系统；
6. 记录查询：可查询接地事件、谐振事件、及相应的电压、电流记录。
（二） 技术特点
1. 采用12位高速A/D，对电流及电压通道进行实时交流采样，满足选线对信号准确度的要求；
2. 采用高性能数字信号处理器（DSP）作为控制核心，满足复杂算法下处理速度及准确度的要求；
3. 由于采用高性能的硬件及优异的选线算法，在苛刻的工作条件下，装置仍能正确选线；
4. 强大的参数管理功能，所有参数均可菜单设定，调试简单，免维护；
5. 完全的模块化设计，后插式结构，机箱内部无连接导线，减少了故障环节；
6. 设有完善的自检功能，随时监视装置硬件电路和程序的执行情况；
7. 不受电网操作过电压、雷电过电压及各次谐波过电压的干扰影响。

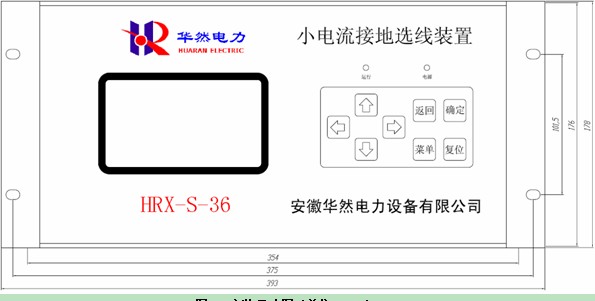

安装尺寸图
