大能容三相组合式过电压保护器（HRB）试验方法

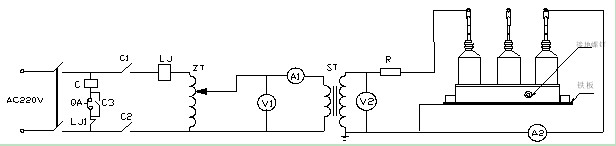

      试验原理接线如下图所示。

                                        V1、V2-电压表   A1、A2-数字电流表   ZT-调压器   ST-试验变压器LJ-电流继电器    R-限流电阻

        按原理图将相关仪表和设备连接好。测试前应首先将电流继电器LJ的整定值调至最小值（作为后备保护），然后将试验变压器空载升压，电流继电器LJ应不动作，将数字电流表A2的量程调至10~20A（5KVA及以下容量试验变压器可不加限流电阻R）。

       工频试验电压分别加在被测试品的A和D、B和D、C和D、A和C、B和C、以及A和B上，缓慢调高试验变压器的输出电压，同时观察电压表及数字电流表A2，HRB间隙未击穿放电时，数字电流表A2的读数为零或数值很小。当试验变压器的输出电压达到HRB的动作值时，HRB间隙被击穿放电，数字电流表A2的读数将突增，电流表A1同样也会有突变现象产生，此时试验变压器的高压输出电压值即为该HRB的工放值。

2、试验注意事项：

         a、户内型HRB在做工放试验时，应先将HRB放在铁板上进行，铁板同时可靠接地，铁板面应略大于HRB下底面；

         b、用户在做HRB工放时,不能以电流继电器LJ是否动作来作为HRB的工放数值的依据；

         c、在做HRB工频放电时,当观察到电流表有明显的增大时,要立即将调压器回零,并切断电源.切忌在放电后继续升高电压,以免损坏保护器；

        d、用户在试验时如果发现其工放值超出表二中的允许范围时,请仔细检查接线是否正确、表计是否准确和调压器炭刷是否接触良好.如经检查测试数据无误,确已超出允许范围时,请与我公司联系；

       e、用户在做其它电气设备绝缘试验时,应将HRB连接线拆除；

       f、试验时,只有内部间隙放电,外围任何部分不得有闪络；

      g、本产品每一年做一次预防性试验,同时将HRB外表面灰尘清理干净。

3、安装及注意事项：

        a、户内型可以水平安装在各种不同型号的开关柜内,该类产品除直接与开关柜"A"、"B"、"C"三相及接地相("D"相)相连的线鼻子为裸导体外,其余部分被绝缘体封闭,因此它的相间、相对地(或柜体)的距离及对柜体安装空间要求相应较小,可直接安装在开关柜的手车底盘内或互感器室内；

        b、带有动作记录仪的HRB,先将HRB本体(安装方式同上)和动作记录仪各自固定好后,通过配备的特制电缆相连,安装尺寸详见《过电压动作记录仪技术说明书》；

       c、HRB在和三相电源(A、B、C)及接地端(D)相连时,须注意以下事项：

      ⑴电缆外端裸露的连接线鼻子相互之间距离,应满足不同电压等级的不同相带电导体之间保持的最小安全距离的要求；

      ⑵HRB保护器电缆线之间的安全距离及HRB保护器电缆线与不同相母线（或柜体）之间的安全距离应不小于该型保护器电缆出口处的相间距离（应在电缆拉紧状况下）；

     ⑶高压电缆长度要根据安装位置进行选择,长短要适当,过长时可将该相电缆捆扎固定在同相母排(线)上，严禁将不同相电缆捆扎在一起；

     ⑷用户在手车上安装HRB，可先将HRB的B相正对母排的B相位置固定，然后再进行接线；⑸安装时严禁手提电缆.同时要注意避免高压电缆被锐器割破。
